Bảng giá áo sơ mi chống tĩnh điện theo chất liệu & kiểu dáng

Trong các nhà máy linh kiện điện tử, thiết bị bán dẫn, dược phẩm hay trong các phòng thí nghiệm, tĩnh điện luôn là “kẻ thù giấu mặt” gây ra những hư hỏng linh kiện, làm sai số phép đo và ảnh hưởng trực tiếp đến chất lượng của sản phẩm.

Áo sơ mi chống tĩnh điện chính là trang phục bắt buộc nhằm kiểm soát ESD ở mức an toàn và ổn định. Chúng tôi cung cấp áo ESD chuẩn tiêu chuẩn quốc tế, phù hợp mọi môi trường phòng sạch từ Class 1000 đến Class 10.

Áo sơ mi chống tĩnh điện là gì?

Áo sơ mi chống tĩnh điện (ESD Shirt) được thiết kế từ loại vải chuyên dụng có lưới sợi carbon dẫn điện, giúp phân tán điện tích ra môi trường hoặc truyền xuống hệ thống nối đất.

Ứng dụng phổ biến

• Nhà máy điện tử – bán dẫn

• Sản xuất pin, bo mạch, ổ cứng, vi xử lý

• Phòng thí nghiệm kiểm định

• Dược phẩm, thiết bị y tế

• SMT, test QA/QC, R&D

Các bộ phận thường xuyên bắt buộc phải mặc áo ESD:

• SMT – PBA – EMS

• Phòng Test – QC – QA

• Kho IC, kho linh kiện

• Phòng đóng gói trong môi trường ESD floor

Cấu tạo và nguyên lý của áo sơ mi chống tĩnh điện

1. Cấu tạo vải ESD

Áo được may từ vải Polyester kết hợp sợi carbon dạng lưới caro (grid) 5mm hoặc 2.5mm.

Thành phần phổ biến:

• 96–98% Polyester

• 2–4% Carbon Fiber

2. Nguyên lý chống tĩnh điện

Khi cơ thể của chúng ta hoặc quần áo sinh ra điện tích, sợi carbon sẽ:

1. Thu gom điện tích

2. Dẫn truyền qua từng đường lưới

3. Neutralize – trung hòa hoặc truyền xuống hệ thống nối đất

Tác dụng: không để điện tích tích tụ quá mức gây phóng tia ESD.

3. Mật độ carbon ảnh hưởng thế nào?

• Mật độ carbon càng cao → tốc độ phân tán điện tích càng nhanh.

• Lưới carbon càng nhỏ → độ ổn định càng tốt trong môi trường ESD nhạy cảm.

Tiêu chuẩn kỹ thuật của áo sơ mi chống tĩnh điện

Áo ESD bắt buộc cần phải đạt các chỉ số sau:

1. Tiêu chuẩn quốc tế

• IEC 61340-5-1 – tiêu chuẩn trang phục chống tĩnh điện

• ANSI/ESD S20.20 – tiêu chuẩn kiểm soát tĩnh điện cho nhà máy

• ISO 14644 – tiêu chuẩn phòng sạch (nếu sử dụng trong cleanroom)

2. Điện trở tiêu chuẩn

• Điện trở bề mặt (Rs): 10⁵ – 10⁹ Ω

• Điện trở thể tích (Rv): 10⁶ – 10¹¹ Ω

3. Quy trình kiểm tra thực tế

Mỗi lô vải đều được kiểm thử bằng:

• Thiết bị Surface Resistance Meter

• Thiết bị Walking Test kiểm tra tĩnh điện sinh ra khi di chuyển

• Kiểm định độ suy giảm điện tích (Decay) trong < 0.3s

Các loại áo sơ mi chống tĩnh điện phổ biến

1. Theo kiểu dáng

• Áo sơ mi tay dài, cổ bẻ

• Áo sơ mi tay ngắn

• Áo sơ mi cổ tàu cho môi trường nóng

• Áo form slim – form rộng theo yêu cầu

2. Theo cấp độ phòng sạch

• Cleanroom Class 1000

• Cleanroom Class 100

• Cleanroom Class 10 (sử dụng vải low-lint)

3. Theo vật liệu

• Polyester 98% + Carbon 2%

• Polyester 96% + Carbon 4%

• Vải double-grid hoặc triple-grid công nghệ mới

Lợi ích nổi bật

1. Bảo vệ linh kiện nhạy cảm như IC, cảm biến, chip bán dẫn.

2. Giảm thiểu rủi ro ESD gây lỗi sản phẩm → tăng tỷ lệ pass của QC.

3. Giảm sai số trong khi đo lường, test thiết bị.

4. Ổn định môi trường ESD trong dây chuyền SMT.

5. An toàn cho nhân viên – tránh sốc tĩnh điện khó chịu.

6. Tăng tuổi thọ máy móc, đặc biệt là máy hàn reflow, pick & place.

So sánh áo sơ mi chống tĩnh điện với áo bảo hộ thường

Tiêu chí	Áo sơ mi ESD	Áo bảo hộ thường
Chất liệu	Polyester + carbon	Cotton, kaki
Khả năng chống tĩnh điện	Có	Không
Độ bền sau 100 lần giặt	Giữ 95% khả năng ESD	Mất hoàn toàn
Thoáng khí	Tốt	Trung bình
Dùng được trong cleanroom	Có	Không

Những điều mới mà 90% nhà máy chưa biết về áo sơ mi ESD

1. Hệ số suy giảm điện tích quan trọng hơn điện trở

Nhiều doanh nghiệp chỉ quan tâm điện trở mà bỏ qua thời gian điện tích giảm xuống 10%.

• Decay chuẩn < 0.3 giây

• Một số vải kém chất lượng mất tới 2–4 giây → không đạt chuẩn nhà máy FDI.

2. Độ nhiễm bụi ảnh hưởng chất lượng sản xuất

• Các phòng sạch Class 100 bắt buộc dùng vải cực ít bụi

• Giặt sấy sai cách làm tăng bụi gấp 3 lần

3. Công nghệ dệt ESD mới: Double-Grid & Triple-Grid

Cho tốc độ phân tán điện tích nhanh hơn 40% so với vải grid truyền thống.

4. 6 lỗi mặc áo ESD sai cách

• Mặc áo nhưng dùng giày không ESD

• Chưa nối đất vòng tay

• Rolled sleeves (xắn tay áo)

• Không cài đủ nút

• Đeo đồ trang sức kim loại

• Mặc áo ESD nhưng ngồi ghế không chống tĩnh điện

Cách chọn áo sơ mi chống tĩnh điện phù hợp cho doanh nghiệp

Chọn lưới carbon phù hợp:

• SMT chọn grid 2.5mm
• Kho linh kiện grid 5mm là đủ

Căn cứ điểm ESD của nhà máy:

• Yêu cầu Rs 10⁶–10⁸: nên chọn 4% carbon
• Yêu cầu Rs 10⁷–10⁹: chọn 2–3% carbon

Chọn size chuẩn theo thể trạng người Việt
Chúng tôi có bảng size riêng theo tỷ lệ nhân sự nhà máy Việt Nam – Trung Quốc – Đài Loan.

Đặt may số lượng lớn nên kiểm mẫu trước
Chúng tôi hỗ trợ gửi sample miễn phí trước khi đặt hàng.

Báo giá áo sơ mi chống tĩnh điện tham khảo

1. Giá theo chất liệu vải (Grid 5mm – 2.5mm – Triple Grid)

Loại vải	Tỷ lệ sợi carbon	Ứng dụng	Giá lẻ	Giá sỉ ≥ 50 cái	Giá ≥ 200 cái
Vải ESD Grid 5mm tiêu chuẩn	Carbon 2%	SMT cơ bản, kho linh kiện	115.000đ	98.000đ	92.000đ
Vải ESD Grid 5mm cao cấp	Carbon 3%	QC – QA – Test Lab	125.000đ	105.000đ	98.000đ
Vải ESD Grid 2.5mm	Carbon 3–4%	SMT – PBA – EMS – môi trường độ nhạy cao	145.000đ	120.000đ	112.000đ
Vải ESD Double-Grid	Carbon 4%	Yêu cầu Rs 10⁵–10⁷ Ω	155.000đ	130.000đ	122.000đ
Vải ESD Triple-Grid thế hệ mới	Carbon 4–5%	Cleanroom Class 100 – 10	165.000đ	138.000đ	130.000đ

2. Giá theo kiểu dáng (tay ngắn – tay dài – cổ bẻ)

Kiểu áo	Giá lẻ	Giá sỉ ≥ 50 cái	Giá ≥ 200 cái
Áo sơ mi tay ngắn	115.000đ	95.000đ	90.000đ
Áo sơ mi tay dài	130.000đ	110.000đ	102.000đ
Áo sơ mi cổ tàu	135.000đ	115.000đ	108.000đ
Áo sơ mi form slim-fit theo yêu cầu	150.000đ	128.000đ	118.000đ

3. Giá theo yêu cầu may riêng cho nhà máy

Dịch vụ đặc biệt	Chi phí
In logo 1 màu	Miễn phí
Thêu logo / tên bộ phận	5.000–15.000đ/áo
May size đặc biệt (XS – 4XL)	+10.000–20.000đ/áo
Vải low-lint Class 100 – 10	+20.000đ/áo
Đóng gói hút ẩm từng áo	+2.000đ/áo

Miễn phí:

• In logo

• Thêu tên bộ phận

• Giao hàng nội bộ trong khu công nghiệp

Mua áo sơ mi chống tĩnh điện ở đâu uy tín?

Phòng Sạch ESD – phongsachesd.com
Đơn vị chuyên cung cấp trang phục phòng sạch và chống tĩnh điện cho:

• Samsung – Canon – Foxconn – LG – Goertek – Luxshare

• Các nhà máy dược phẩm, phòng thí nghiệm đạt GLP – GMP

Cam kết:

• Vải chuẩn ESD, kiểm tra đủ chỉ số trước khi giao

• Bảng giá tốt nhất thị trường

• May theo yêu cầu riêng của khách hàng

• Giao nhanh trong vòng 24–48h

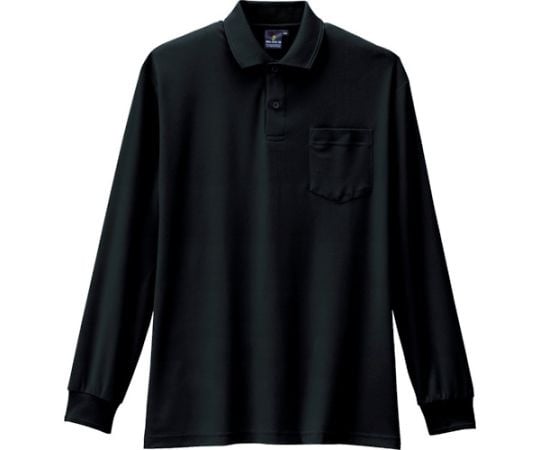

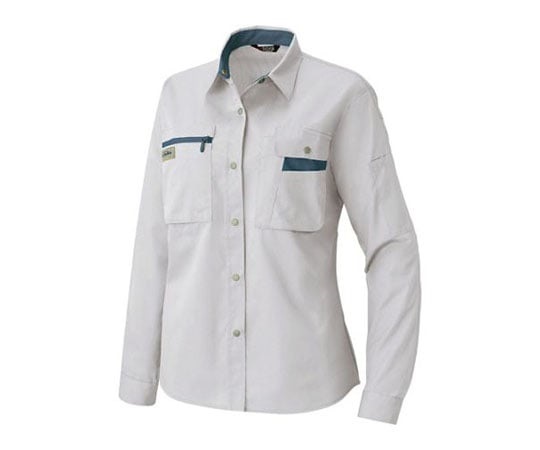

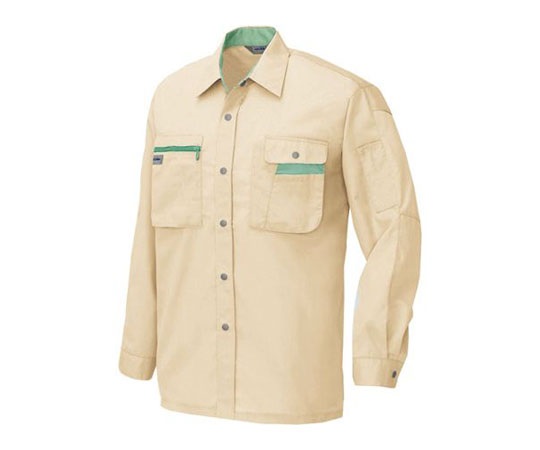

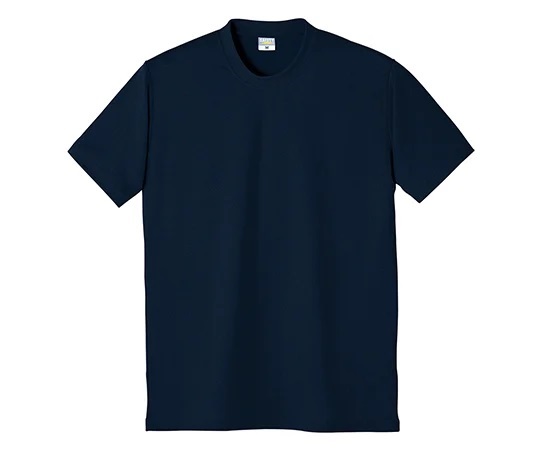

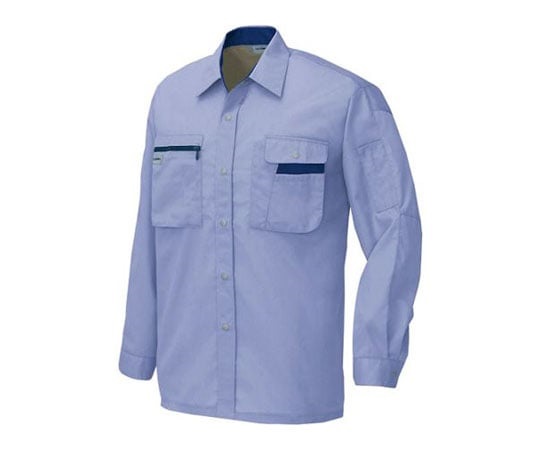

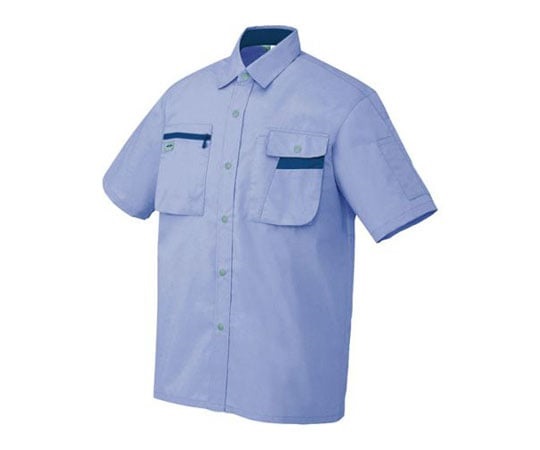

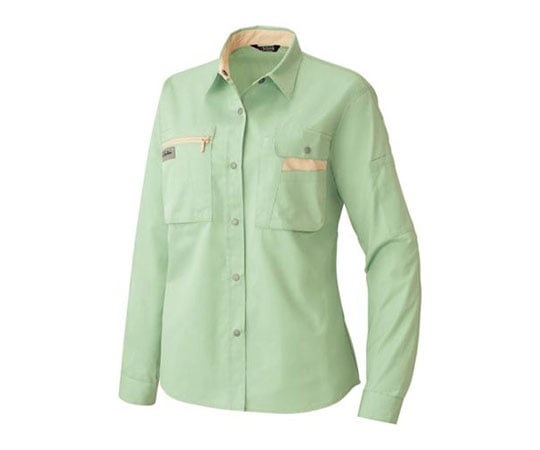

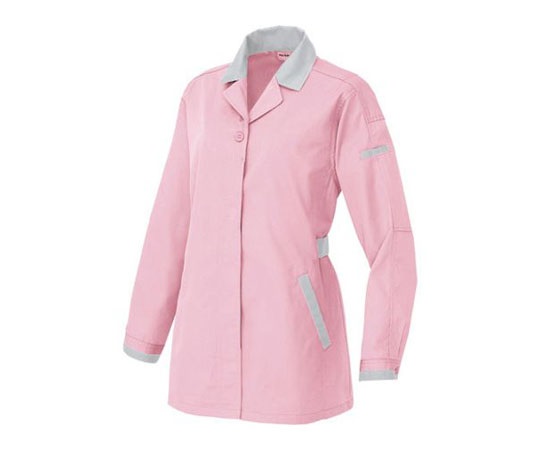

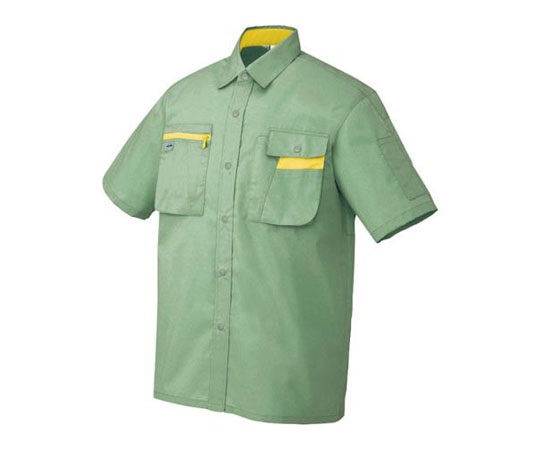

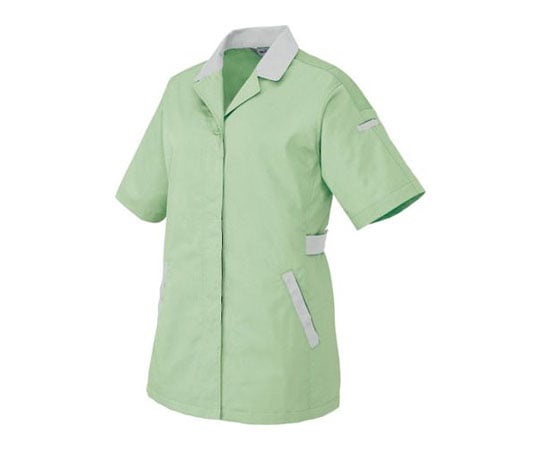

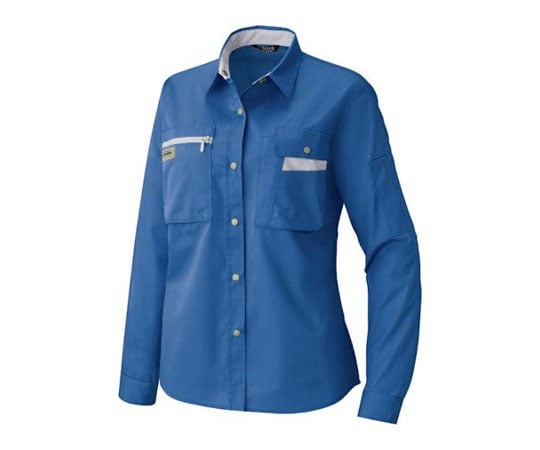

Một số mẫu áo sơ mi chống tĩnh điện

Câu hỏi thường gặp về áo sơ mi chống tĩnh điện thường gặp

1. Áo sơ mi chống tĩnh điện hoạt động như thế nào?

Áo chống tĩnh điện hoạt động dựa trên lưới carbon dẫn điện dệt trong vải. Khi cơ thể phát sinh điện tích, sợi carbon sẽ thu gom – dẫn truyền – trung hòa điện tích, không để tích tụ gây phóng điện (ESD) làm hư linh kiện.

2. Áo sơ mi chống tĩnh điện có cần kết hợp thêm vòng tay ESD không?

Có. Áo chỉ phân tán điện tích trên bề mặt, còn vòng tay ESD giúp nối cơ thể người trực tiếp xuống điểm nối đất, đảm bảo an toàn tuyệt đối trong các khu vực ESD nghiêm ngặt.

3. Áo ESD giặt nhiều có mất khả năng chống tĩnh điện không?

Áo chuẩn ESD giữ ≥ 90% khả năng chống tĩnh điện sau 100 lần giặt.
Nếu áo bị giảm hiệu quả nhanh, nguyên nhân thường là:

• Vải carbon kém chất lượng.

• Giặt nước nóng > 60°C.

• Dùng bột giặt mạnh chứa kiềm.

• Sấy nhiệt cao làm đứt lưới carbon.

4. Áo sơ mi chống tĩnh điện có dùng được trong phòng sạch không?

Có, nhưng tùy mức Class.

• Class 1000: dùng vải grid 5mm.

• Class 100: dùng vải grid 2.5mm hoặc Double-Grid.

• Class 10: dùng vải low-lint chuyên phòng sạch siêu sạch.

5. Làm sao biết áo đạt tiêu chuẩn chống tĩnh điện?

Một chiếc áo đạt chuẩn ESD phải có:

• Điện trở bề mặt (Rs): 10⁵ – 10⁹ Ω

• Điện trở thể tích (Rv): 10⁶ – 10¹¹ Ω

• Decay Time < 0.3s

• Theo tiêu chuẩn IEC 61340 hoặc ANSI/ESD S20.20

Tại Phòng Sạch ESD, mỗi sản phẩm đều được test điện trở trước khi đóng gói.

6. Áo chống tĩnh điện khác gì áo bảo hộ lao động?

• Áo ESD có lưới carbon, áo bảo hộ thường sẽ không có.

• Áo ESD phân tán điện tích, áo thường không kiểm soát được tĩnh điện.

• Áo ESD dùng được trong cleanroom, áo bảo hộ không phù hợp.

7. Áo sơ mi ESD mặc vào mùa hè có nóng không?

Không. Vải polyester ESD được thiết kế thoáng khí, trọng lượng nhẹ 110–150 g/m², phù hợp môi trường nhà máy có điều hòa và giúp nhân viên di chuyển thoải mái.
